・EDガラスレンズ対応
・アリミゾ式ED（超低分散ガラス）レンズ採用により、極めて高いレベルで色収差が抑えられたアポクロマート鏡筒。
色にじみが少なく、クリアでハイコントラストな視界を実現します。
新設計エコガラス採用のEDシリーズと、EDレンズながらもお求めやすいED-fシリーズの2タイプをご用意しました。

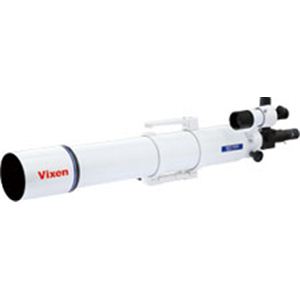

【商品名】Vixen（ビクセン） ED115S鏡筒 2616-04
【対物レンズ有効径】115mm (EDレンズ、アポクロマート)
【レンズコーティング】マルチコート
【焦点距離】890mm
【口径比】F7.7
【分解能】1.01秒
【極限等級】12.1等星
【集光力】肉眼の270倍
【サイズ】長さ940mm、外径125mm
【重さ】6.2kg (本体4.4kg)
【ファインダー】暗視野7倍50mm (実視界7度)
【パーツ取付サイズ】ネジ込…60mm、42mmTリング用ネジ
【差込】50.8mm(*1)、31.7mm(フリップミラー付)
【焦点調節方式】ラック&ピニオン(*2)
【プレート、バンド等】鏡筒バンド、アタッチメントプレートWT、金属製キャリングハンドル
【写真撮影】拡大、直焦、コンパクトデジタルカメラ(コリメート)撮影可(*3)
【搭載可能な架台】SX赤道儀、SXD赤道儀、GP2赤道儀、GPD2赤道儀
【ED115S鏡筒を搭載しているセットシリーズ】SXD-ED115S


*1…50.8mm接眼レンズをご使用の際はオプションパーツ（別売）が必要です。

*2…焦点調節方式について

●ラック&ピニオン
歯車の一種で、回転する力を直線方向の動きに変換する方式です。
ピニオンとよばれる歯車と、ラックと呼ばれる歯が刻まれた直線平板を利用します。 ピニオンが回転すると力がラックに伝達され、ラックが水平に動きます。この原理によりドローチューブがスライドし、合焦します。 ギアを噛ませる方式のためスリップすることがなく、確実な作動が特長です。

●クレイフォード
平らな面に沿ってローラーを回転させることで、摩擦力によりドローチューブを水平に移動させる方式です。
ドローチューブの長さ方向に沿って平らな面を設け、ここにローラーを当てています。 ギアを使用していないため動きがたいへん滑らかです。特に高倍率時のピント合わせ時などに、そのスムーズな動きが大きな効果を発揮します。

●主鏡移動
主鏡に取付けたネジを押し込むことで、主鏡を光軸方向に前後移動し、合焦させる方式です。
合焦ハンドルを回すと、光軸と平行にある筒状のレール（バッフル）に沿って主鏡が移動します。接眼部が動かないため、種々のパーツを接眼部に取付けてもバランスを崩しにくいという特長があります。

*3…カメラアダプター等のオプションパーツ(別売)が必要です。
